150m kiln Linia produkcyjna wapna aktywnego

Proces kalcynacji wapna Oczyszczanie błota z pozostałości cukru i buraków w celu wytworzenia wapna aktywnego

Rozwiązanie projektu
Koncepcja inżynierii projektu
Należy w pełni uwzględnić cechy wysokiej wilgotności i lepkości materiałów przy projektowaniu sprzętu i procesu.

Wdrożenie projektu

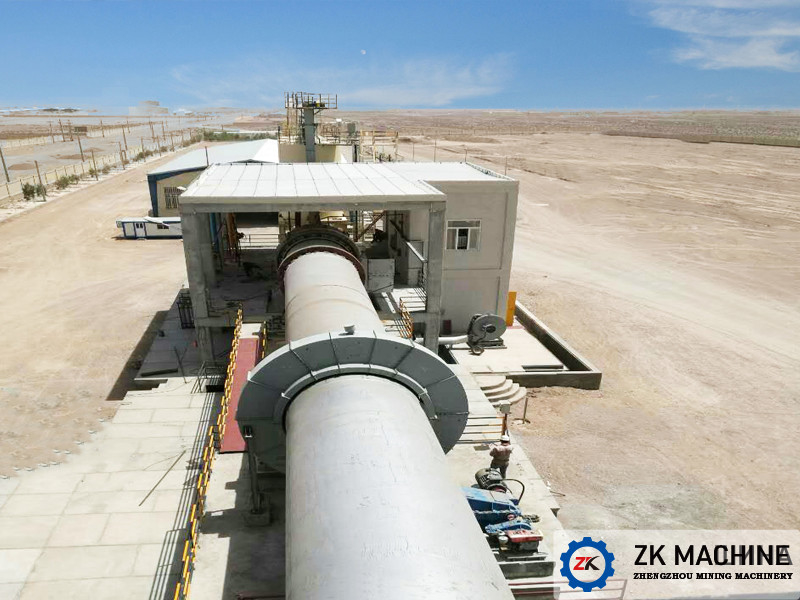

Zawartość wilgotności pozostałości cukru wynosi około 30%-40%, a pozostałość cukru jest przesyłana do podkładki pudełkowej przez wózek widłowy.materiał rozpraszający, a nawet karmiącyPodsycacz pudełkowy przesyła materiał do przenośnika pasa, przenośnik pasa z równowagą rolkową, może dokładnie zmierzyć ilość karmienia.Materiał wchodzi do przenośnika śrubowego bez wału przez przenośnik pasaPrzesyłowiec śrubowy bez wału jest bardzo odpowiedni do przenoszenia materiałów o wyższej wilgotności i większej lepkości.Suszarka jest wyposażona w urządzenie łańcuchowe do rozpraszania materiału i zapobiegania przyklejaniu materiału do ściany cylindruPo wysuszeniu materiału, suszarka używa gorącego gazu z pieca obrotowego do suszenia materiału.materiały są kalcynowane w piecu obrotowym. Piece obrotowe są wyposażone w system palników zapewniający energię cieplną. Temperatura kalcinacji 1250 stopni sprawia, że materiały w pełni reagują na wapń.Kalcynujący wapń jest podawany do chłodzącej jednej butliChłodnia jednocylindrowa wykorzystuje naturalne powietrze i wapń do wymiany ciepła, a temperatura po ochłodzeniu wynosi temperaturę otoczenia +50°C.podgrzewane powietrze staje się powietrzem wspierającym spalanie i wchodzi do pieca obrotowegoWapń wypuszczana z maszyny chłodzącej przechodzi przez przenośnik śrubowy do młyna kulkowego, gdzie jest mielona na proszek wapnia.

W tym projekcie starannie zaprojektowano również obróbkę spalin, które najpierw trafiają do zbiornika pyłu cyklonów w celu usuwania pyłu.i gaz spalinowy po usunięciu pyłu trafia do wymiennika ciepła w celu wymiany ciepła. Gazy spalinowe po wymianie ciepła trafiają do urządzenia do zbierania CO2. Zbierany CO2 zostanie wykorzystany do prac produkcyjnych w zakładzie cukrowniczym.System szlifowania wapienia jest wyposażony w zbiornika pyłu mokregoPusty z wapna zbierane przez zbiornik wilgotnego pyłu mogą być przekształcone w mleko z wapna przez nawodnienie i wykorzystywane w produkcji cukrowej.
