Miejsce pochodzenia:
CHINY
Nazwa handlowa:
ZK CORP
Orzecznictwo:
ISO,CE
Numer modelu:
Linia do produkcji węgla
1- 40T / H Sproszkowana linia do produkcji węgla Oszczędzanie energii Wysoki stopień automatyzacji

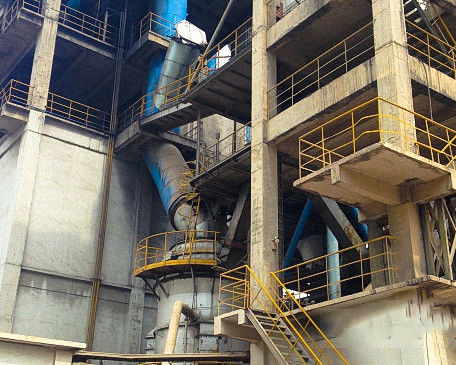

Nasz Linia do produkcji sproszkowanego węgla is composed of Raw Coal Storage & Transportation System, Grinding System, Dust Collecting System, Electrical & Instrument Automation System. składa się z systemu przechowywania i transportu surowego węgla, systemu mielenia, systemu zbierania pyłu, systemu elektrycznego i automatyki instrumentów. By the consideration of safety protection for equipment and system, explosion venting valve and nitrogen protection port are adopted at hot air inlet pipeline of Air Swept Coal Mill and coal air output pipeline. Uwzględniając ochronę bezpieczeństwa urządzeń i instalacji, przyjęto zawór odpowietrzający wybuch i port ochrony azotu na rurociągu wlotowym gorącego powietrza młyna węglowego z wyciągiem powietrznym i rurociągu wylotowego powietrza z węgla. Speed of Powder Separator is regulated by VVF, the output fineness could be controlled by adjustment of frequency converter by remote control. Prędkość separatora proszku jest regulowana przez VVF, dokładność wyjściowa może być kontrolowana poprzez regulację przetwornicy częstotliwości za pomocą pilota.
NASZA ZALETA
1. Oszczędzanie energii

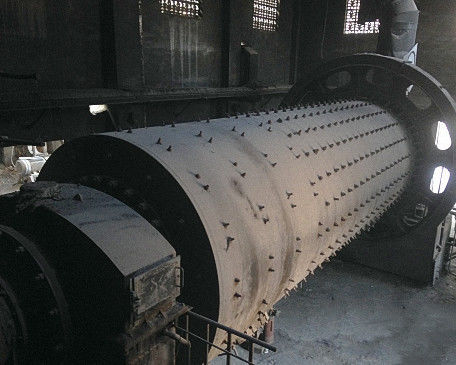

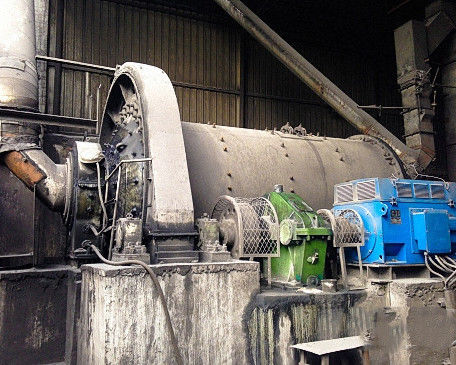

Młyn węglowy zmiatany powietrzem jest idealnym urządzeniem do przetwarzania węgla, który może zarówno mielić, jak i suszyć, z cechami wysokiej wydajności, oszczędności energii, ochrony środowiska, 8% i więcej jego mielonego węgla może przejść przez sito 200 mesh, a zawartość wody może poniżej 2%, jest to idealny sprzęt do mielenia proszków węgla, które są stosowane w piecach przemysłowych i piecach obrotowych i innych urządzeniach.
2. Jednolity rozmiar cząstek
The improved O-Sepa classifier is a kind of high-efficiency classifier developed on basis of the technology of common O-Sepa classifier and using the most advanced technology in the world. Ulepszony klasyfikator O-Sepa to rodzaj wysokowydajnego klasyfikatora opracowanego w oparciu o technologię popularnego klasyfikatora O-Sepa i wykorzystującego najbardziej zaawansowaną technologię na świecie. The distribution of finished particles is more uniform, while the particle size ratio is more reasonable. Rozkład gotowych cząstek jest bardziej jednorodny, a stosunek wielkości cząstek jest bardziej rozsądny.
3. Ochrona środowiska
Effective measures have been taken to guarantee strict environment protection standards. Podjęto skuteczne środki w celu zagwarantowania surowych standardów ochrony środowiska. Different efficient dust collectors are set at all dust producing points according to different characteristics of waste gas. Różne wydajne kolektory pyłu są ustawione we wszystkich punktach wytwarzania pyłu, w zależności od różnych charakterystyk gazów odlotowych.
4. Wysoki stopień automatyzacji
W procesie pracy młyna nie ma operacji ręcznej, która realizuje automatyczne sterowanie z długoterminowym, stabilnym, skutecznym, czyni proces mielenia bardziej stabilnym, zapewnia dobrą pracę produkcji.
KONFIGURACJA
| Sprzęt procesowy do sproszkowanego | Sprzęt elektryczny do sproszkowanego | ||
| stacja przygotowania węgla | stacja przygotowania węgla | ||
| Nie. | Nazwa urządzenia | Nie. | Nazwa urządzenia |
| 1 | Zawór sieciowy | 1 | Szafka wejściowa niskiego napięcia |
| 2) | Podajnik wagi taśmowej | 2) | Szafa częstotliwości wentylatora ID |
| 3) | Trwały zmywacz żelaza | 3) | Szafa sterowania i dystrybucji energii |
| 4 | Przenośnik kubełkowy | 4 | Biurko operacyjne |
| 5 | Blokada pneumatyczna ciężkiego młota | 5 | Temperatura powietrza wlotowego |
| klapowy zawór spustowy pyłu | |||
| 6 | Powietrzny młyn węglowy | 6 | Temperatura powietrza wylotowego |
| 7 | Stacja oleju smarowego | 7 | Temperatura silosu w proszku węglowym |
| 8 | Separator dynamiczny | 8 | Temperatura pojemnika na kurz (filtr workowy) |
| 9 | Filtr workowy przeciwwybuchowy | 9 | Temperatura łożyska głowicy młyna kulowego |
| 10 | Rozładowacz gwiazdowy | 10 | Temperatura łożyska ogonowego młyna kulowego |
| 11 | Przenośnik ślimakowy | 11 | Temperatura na wlocie filtra workowego |
| 12 | Fan ID | 12 | Temperatura wylotowa filtra workowego |
| 13 | Filtr workowy na silosie | 13 | Ciśnienie powietrza wlotowego młyna kulowego |
| (worek filtrujący o trzech oporach) | |||
| 14 | Przepustnica wysokotemperaturowa | 14 | Ciśnienie powietrza wylotowego z młyna kulowego |
| 15 | Zawór powietrza chłodzącego | 15 | Ciśnienie powietrza wylotowego z separatora |
| 16 | Zawór przeciwwybuchowy | 16 | Ciśnienie powietrza wylotowego z filtra workowego |
| 17 | System ochrony przed azotem | 17 | Wskaźnik poziomu rotacji tłumionego silosu węglowego |
| 18 | Przenośnik ślimakowy | 18 | Wskaźnik poziomu rotacji z tłumieniem silosu w proszku węglowym |
| 19 | Przenośnik kubełkowy | 19 | Korytko kablowe |
| 20 | 20 | Przewód zasilający | |
