Miejsce pochodzenia:
Chiny
Nazwa handlowa:
ZK
Orzecznictwo:
ISO,CE
Numer modelu:
Seria PPC

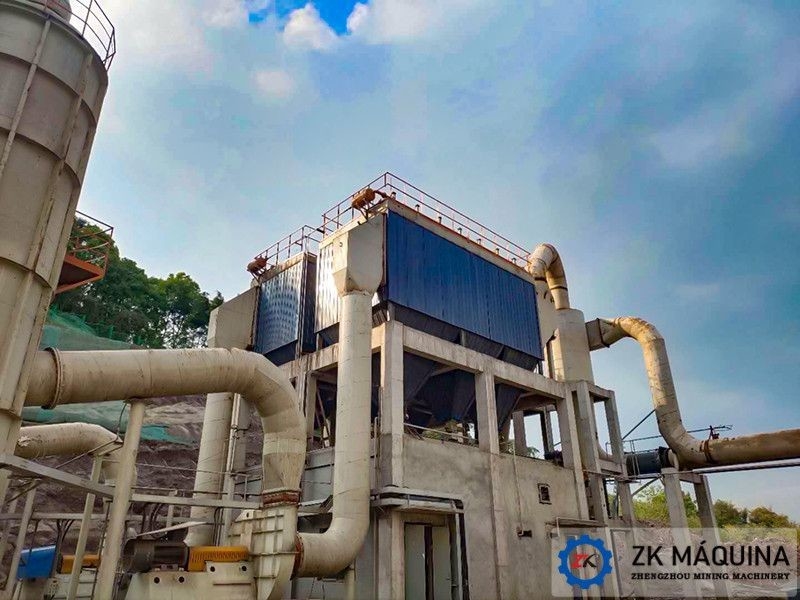

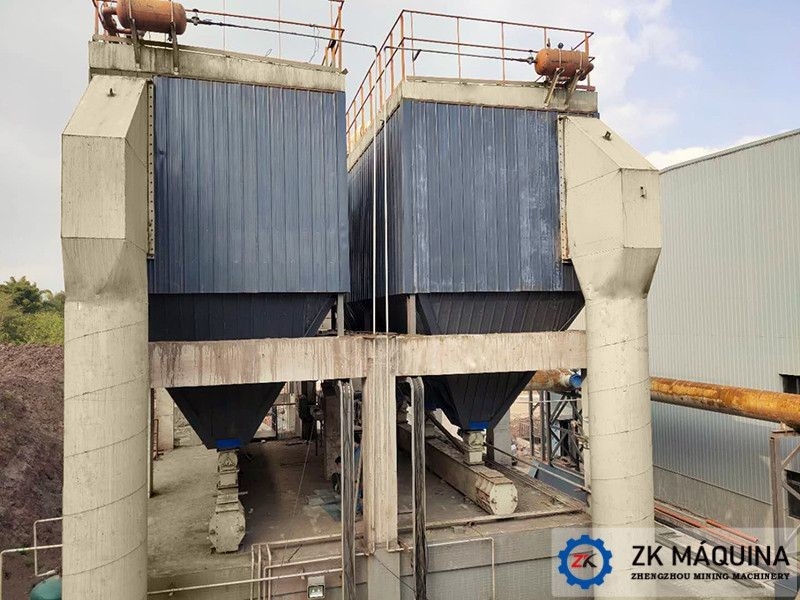

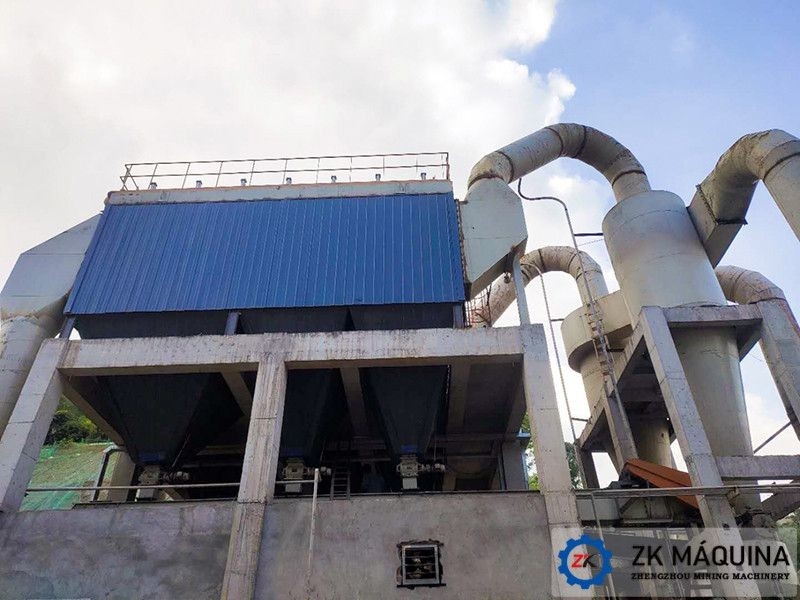

Wprowadzenie do pulsowego zbieracza pyłu:
PPC typu pulsowego zbiornika pyłu z instalacją technologii produkcji. łączy w sobie zalety czyszczenia podpokoju i pulsowego czyszczenia bagażnika,w ten sposób poszerzyć zakres zastosowania baghouse i poprawić wydajność zbierania, i wydłużyć żywotność torby.
Zbieracz pyłu pulsowego.Charakterystyka:
1.wysoka skuteczność kontroli pyłu, zazwyczaj więcej niż 99,5%,zakurzeniena wyjściu< 20 mg/m3.
2Prosta struktura, łatwa konserwacja.
3Koszty są niższe niż w przypadku precipitatora elektrostatycznego, ponieważ zapewniają taką samą wysoką wydajność usuwania pyłu.
4.Może pracować w wysokiej temperaturze powyżej 200 °C przy zastosowaniuwysoka temperaturamateriał filtracyjny o opornościz włókien szklanych, PTFE i P84 itp.
5Nie jest wrażliwy na właściwości pyłu i nie jest pod wpływem pyłu i oporu.
Zbieracz pyłu pulsowego.Zasada działania:
1.Głośne powietrze wchodzi do filtra workowego.
2. Pył/proszek oddziela się wewnątrz komory filtracyjnej worka.
3Powietrze jest równomiernie rozmieszczone, unikając kanalizacji podczas oddzielania proszku.
4Początkowo powłoka materiału tworzy się na workach.
5Pył gromadzi się na elementach filtracyjnych, podczas gdy powietrze przechodzi przez worki filtracyjne od zewnątrz do wewnątrz
6Nagromadzony proszek jest wyprowadzany z toreb przez odwrotny impuls powietrza.
Specyfikacje zbieracza pyłu pulsowego:
| Model | PPC128-6 | PPC128-9 Wykorzystanie | PPC128-10: | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
| Objętość ((m3/h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Prędkość powietrza ((m/min) | 1.2-2.0 ((Szybkość różni się w różnych punktach pyłu) | ||||||
| Powierzchnia filtracji ((m2) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Powierzchnia filtracji netto ((m2) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| Numer torby (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Odporność ((Pa) | 1470-1770 | ||||||
| Ciśnienie minus ((Pa) | 7000 | ||||||
| Zawartość pyłu przy wejściu ((g/m3) | <1300 | ||||||
| Emisja pyłu ((g/m3) | ≤ 0.1 | ||||||
| Powietrze sprężone | Ciśnienie ((Pa) | (5-7) × 105 | |||||
| Zużycie powietrza | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (m3/min) | |||||||
| Zawór impulsowy | Qty ((pc) | 12 | 18 | 20 | 24 | 28 | 32 |
| Wielkość | 2 i pół cala. | ||||||
| Zawór podnoszący | Qty ((pc) | 6 | 9 | 10 | 12 | 14 | 16 |
| Rozmiar ((mm) | Zawór Φ725, zbiornik powietrza Φ100 | ||||||
| Urządzenie rozładowujące YJD-26 | Wyjście 300×300 mm Pojemność 24m3/h | Wyniki badania: | |||||
| Przenośnik śrubowy | Model | Dia. Φ300,zdolność 21 m3/h | N/A | ||||
| Skrzynia biegów | XWD2.2-5-1/43, moc 2.2Kw | N/A | |||||
| Ślizgaczka powietrzna | Ślizg powietrza 250 mm,prędkość przepływu 2,0 m3/m2,ciśnienie 6860 pa.Jeśli zawartość pyłu przekracza 700 g/m3 przy wejściu, należy rozważyć filtry workowe z dużym przenośnikiem śrubowym. | ||||||
| Rozmiar torby i materiał | Dia.×długośćΦ130×3050,Wartość całkowita filcu polietylenowego 450 g/m2,temperatura 120°C | ||||||
| Powierzchnia izolacyjna ((m2) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Całkowita masa (ok.) (kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Uwaga 1: Powierzchnia filtracji netto oznacza powierzchnię jednej komory podczas usuwania pyłu. | |||||||
| 2: zużycie sprężonego powietrza opiera się na dostarczaniu rury sprężonego powietrza z stacji sprężania powietrza.3 razy więcej, jeśli zasilanie jest zapewniane przez niezależny sprężar powietrza. | |||||||
