Miejsce pochodzenia:
CHINY
Nazwa handlowa:
ZK CORP
Orzecznictwo:
ISO,CE
Numer modelu:
Filtra workowego

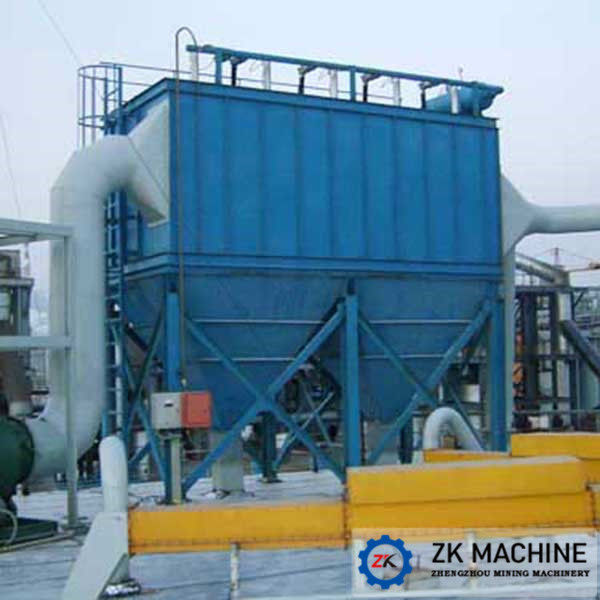

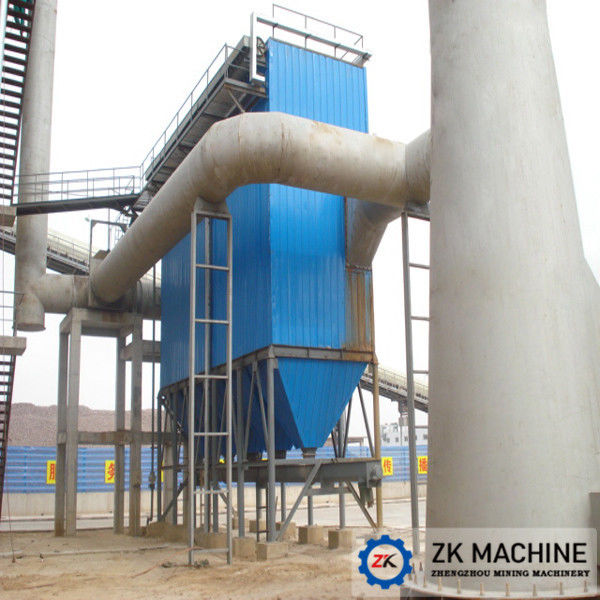

Filtr przeciwpyłowy typu workowego dla górnictwa i wydobywania na sprzedaż
Wprowadzenie filtra kurzu:
Filtr workowy jest rodzajem urządzenia do filtracji suchego pyłu.Nasza firma może zapewnić kompleksową obsługę w zakresie projektowania, produkcji i instalacji filtra workowego.Nasza gama produktów obejmuje głównie filtry workowe, filtry jednokierunkowe, filtry workowe pulsacyjne, mechaniczne filtry powietrza wstecznego, filtry workowe mokre i części filtrów workowych.
Zastosowanie filtra workowego:
Energetyka, metalurgia, przemysł chemiczny i materiałów budowlanych
Struktura filtra przeciwpyłowego:
Filtr workowy składa się z uchwytu, pojemnika na popiół, szafki środkowej, szafki górnej części, worka, ramy, urządzenia do czyszczenia strumieniem i procedur sterowania PLC oraz innych elementów.Szafka środkowa ma budowę subkomorową.Pylący gaz przechodzi przez rurę zbiorczą docierając do każdego pojemnika na popiół.
Zalety filtra przeciwpyłowego:
1. Niezawodna konstrukcja zapewnia stabilną i długotrwałą pracę filtra workowego z innymi głównymi urządzeniami oraz niewielką konserwację.
2. Zoptymalizowany projekt kanału będzie sprzyjał równomiernej dystrybucji powietrza.
3. Konstrukcja zapobiegająca wyciekom powietrza zapewnia najniższy współczynnik nieszczelności filtra workowego.
4. Projekt podkonstrukcji stalowej, która byłaby łatwa w transporcie i montażu sprzętu.
5. Niskie koszty eksploatacji.Zoptymalizowany projekt parametrów procesu sprzyja wydajnej i stabilnej pracy filtra workowego o niskiej rezystancji, zmniejszając zużycie energii, a także straty worka.
Filtr pyłowy workowy dla górnictwa i wydobywania:
1. Filtr przeciwpyłowy może być stosowany we wspólnych przesiewaczach żwiru o dużym przepływie, dużym stężeniu (powyżej 1000g / m3) i nieregularnej charakterystyce emisji pyłów warunków pracy;
2. Koncentracja emisji pyłu spełnia wymagania GB16297-1996;
3. Zaletami filtra jest wysoka skuteczność odpylania, niewielka ilość zabiegów konserwacyjnych, długa żywotność, elegancki wygląd itp.
4. ma funkcje selekcji i oczyszczania;
Może być szeroko stosowany w wielu dziedzinach wydobycia, topienia pieców elektrycznych i produkcji maszyn, produktów chemicznych, materiałów budowlanych, cementu (młyn cementowy), spalanie odpadów i przetwarzanie ziarna itp.
Specyfikacje filtra przeciwpyłowego:
| Typ pieca | Objętość powietrza (m3) | Prędkość filtracji (m / min) | Powierzchnia filtra (m2) | Opór sprzętu (pa) | Rozmiar worka (mm) | Ilość w worku | Metoda czyszczenia |
| ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | Φ130 | 100 | czyszczenie pulsacyjne |
| ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | Φ130 | 100 | czyszczenie pulsacyjne |
| ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | Φ130 | 100 | czyszczenie pulsacyjne |
| ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| ZM250 | 15000-18000 | 1-1.2 | 250 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| ZM350 | 21000-42000 | 1-1.5 | 350 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| ZM450 | 27000-54000 | 1-1.5 | 450 | 1200 | Φ130 | 200 | czyszczenie pulsacyjne |
| Model | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
| Objętość (m³ / h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Prędkość powietrza (m / min) | 1,2-2,0 (prędkość zmienia się w różnych punktach zapylenia) | ||||||
| Obszar filtracji (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Powierzchnia filtracji netto (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| Liczba worków (szt.) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Opór (Pa) | 1470-1770 | ||||||
| Ciśnienie ujemne (Pa) | 7000 | ||||||
| Zawartość pyłu na wlocie (g / m³) | 1300 JPY | ||||||
| Emisja pyłu (g / m³) | ≤0,1 | ||||||
| Skompresowane powietrze | Ciśnienie (Pa) | (5-7) × 105 | |||||
| Zużycie powietrza | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (m³ / min) | |||||||
| Zawór impulsowy | Ilość (szt.) | 12 | 18 | 20 | 24 | 28 | 32 |
| Rozmiar | 2-1 / 2 ″ | ||||||
| Zawór podnoszenia | Ilość (szt.) | 6 | 9 | 10 | 12 | 14 | 16 |
| Rozmiar (mm) | Zawór Φ725, zbiornik powietrza Φ100 | ||||||
| Urządzenie wyładowcze YJD-26 | Wylot 300 × 300mm Wydajność 24m³ / h | Podwójny zawór klapowy 305 × 915 | |||||
| Przenośnik ślimakowy | Model | Dia.Φ300, wydajność 21m³ / h | Nie dotyczy | ||||
| Skrzynia biegów | XWD2.2-5-1 / 43, moc 2,2Kw | Nie dotyczy | |||||
| Zjeżdżalnia powietrzna | Zasuwa powietrzna 250mm, przepływ 2,0m³ / ㎡, ciśnienie 6860pa, jeśli zawartość pyłu przekracza 700g / m3 na wlocie, należy rozważyć filtr workowy z dużym przenośnikiem ślimakowym. | ||||||
| Rozmiar i materiał torby | Średnica × długość Φ 130 × 3050, Waga brutto filcu polietylenowego 450 g / ㎡, temperatura 120 ℃ | ||||||
| Obszar izolacji (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Masa całkowita (w przybliżeniu) (kg) | 24120 | 31680 | 34680, | 43920 | 52680 | 60000 | |
| Uwaga 1: Obszar filtracji netto oznacza obszar jednej komory podczas usuwania kurzu. | |||||||
| 2: Zużycie sprężonego powietrza oparte jest na doprowadzeniu przewodu sprężonego powietrza ze stacji sprężania powietrza.Zużycie należy uznać za 1,3 razy większe, jeśli zasilanie zapewnia niezależna sprężarka powietrza. | |||||||
