Niebieska linia produkcyjna GTPS 2000TPD Mała przestrzeń podłogowa Niskie zużycie energii
Szczegóły Produktu:
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | ZK CORP |
Orzecznictwo: | ISO,CE |
Numer modelu: | Linia produkcyjna GGBS |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | SPEŁNIJ WYMAGANIA WYSYŁKI |
Czas dostawy: | 30dni |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 10 NA MIESIĄC |
Szczegóły informacji |
|||
High Light: | linia produkcyjna węgla,linia produkcyjna pod klucz |
---|
opis produktu
Niebieska linia produkcyjna GTPS 2000TPD Mała przestrzeń podłogowa Niskie zużycie energii

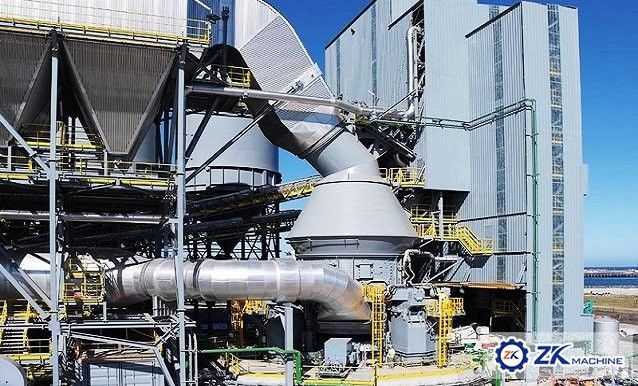

Przedstawiamy linię produkcyjną GGBS 2000tpd
Linia produkcyjna GGBS 2000tpd to linia produkcyjna składająca się z szeregu urządzeń do produkcji cementu, obejmujących głównie kruszenie, wstępną homogenizację, przygotowanie i homogenizację surowców, podgrzewanie i rozkład, spiekanie klinkieru cementowego, mielenie i pakowanie cementu i tak dalej. Great Wall Machinery może zapewnić generalne wykonawstwo nowej linii do produkcji cementu procesowego na sucho od projektu, produkcji, instalacji, debugowania i wydajności oraz standardowego dotarcia (projekt pod klucz) do klientów, pomagając klientom zaoszczędzić wysiłki, energię i rozpocząć produkcję cementu o wysokiej wydajności.
Zalety linii produkcyjnej GTPS 2000tpd:
1. Silos do homogenizacji wapienia: Proste, ekonomiczne urządzenie, mało miejsca na podłodze
Biorąc pod uwagę fakt, że istnieje różnica w zawartości składników wapienia, co utrudnia kontrolowanie wskaźnika jakości, w projekcie zastosowano efektywne przechowywanie prehomogenizacji surowca na małą skalę (tj. Pionowe przechowywanie prehomogenizacji) w celu zawężenia odchylenia standardowego. Homogenizacja przechowywania prehomogenizacji wynosi 3 ~ 6 i uwalnia Ca-CO. Odchylenie standardowe wynosi około 1,5% ~ 2,0%. Szczególnie nadaje się do małej cementowni suchej, której wydajność wynosi 700 t / d.
2. Niskie zużycie energii w systemie homogenizacji surowców
Biorąc pod uwagę ograniczoną przestrzeń na stronie projektu, zamierzamy zaprojektować silos homogenizujący φ15 × 35m MF do homogenizacji. Jego objętość efektu wynosi 5500 ton. Silos wykonany jest na zasadzie grawitacji, więc zużycie energii wynosi zaledwie 0,4 - 0,6 kWh / t.
3. Wygodny system karmienia
Na dnie silosów zainstalowane są 2 zestawy mechanicznych wag wagowych paszy. Sproszkowany węgiel jest podawany do głowicy pieca i pieca rozkładającego za pomocą obrotowego urządzenia podającego. Bezpieczny system karmienia jest łatwy do kontrolowania i działa idealnie.
4. System cyklonowy
W projekcie zastosowano pięciostopniowy podgrzewacz z układem jednorzędowym. Z wyjątkiem rurki C1 inne są cyklonami niskociśnieniowymi. W pobliżu punktów zasilania kanałów powietrznych cyklonów zainstalowane są regulowane płyty wyładowcze, które pomagają rozproszyć materiał, zapobiegając spadaniu materiału i powodując zwarcie.
5. Najbardziej zaawansowany piec rozkładający RSP / F
Piec rozkładający RSP / F został opracowany w oparciu o technologię RSP, absorbując zalety pieca MFC i dodając złoże fluidalne. Składa się z komory wstępnego spalania, komory kalcynacji i komory mieszania. RSP / F wydłuża czas odstania pyłu węglowego i materiału. Ze względu na to, że objętość SC i MC jest odpowiednio powiększana i dodaje się złoże fluidalne, czas odstania pyłu węglowego i materiału wydłuża się do około 3,6s. Rozproszenie materiału jest zintensyfikowane, a także powiększa obszar wymiany ciepła w całym systemie.
6. Środek zapobiegający blokowaniu układu podgrzewania
Aby zapobiec strupom i problemom z blokowaniem, w arkuszu przepływowym zaprojektowano szturchanie dziur, a także działo pneumatyczne; w C4-C5 zainstalowano trójpierścieniowy system oczyszczania sprężonego powietrza; w C1-C2 jest bicykliczny system oczyszczania sprężonego powietrza. Aby poznać stan podgrzewacza w odpowiednim czasie, istnieje również manometr do monitorowania stanu roboczego cyklonu. Gdy nastąpi blokowanie cementacji, urządzenie monitorujące wyda sygnał alarmowy, taki jak światło lub dźwięk, a operatorzy mogą poradzić sobie z tym bezpośrednio.
7. Duży kaptur pieca
Może skutecznie zwiększać temperaturę powietrza trzeciorzędnego i upraszcza układ kanału powietrza trzeciorzędowego.
Zasada działania linii produkcyjnej 2000tpd GGBS:
1. Sekcja Młynów Surowych:
Wszystkie surowce powinny mieć rozmiar mniejszy niż 25 mm. Jeśli rozmiar surowca jest większy niż 25 mm, należy go zmiażdżyć przez kruszarkę i młyn młotkowy. Wszystkie materiały są kruszone i przechowywane na placach magazynowych za pośrednictwem przenośników taśmowych.
Teraz surowce są pobierane zgodnie z wymaganym procentem za pomocą pasów ważących (Sterowanie przez PLC). Zmierzone materiały są przekazywane do przenośnika taśmowego, a następnie przenoszone do leja zasypowego przez windę. Podawanie materiału jest sterowane za pomocą podajnika z grzechotką / podajnika stołowego.
2. sekcja pieca:
Z silosu Surge mieszane surowce są przenoszone do Nodulizatora za pomocą przenośnika ślimakowego, a następnie woda jest rozpylana na mieszankę (10%) w celu wytworzenia guzków za pomocą nodulizatora. Te guzki są podawane do pieca przez zsuwnię paszową w celu spalania i syntezy jądrowej. Temperatura wzrasta do 1350OC w strefie spalania. Materiał przemieszcza się bardzo wolno w piecu. Cały materiał zostaje tutaj stopiony. Po przejściu przez strefę spalania materiał zaczyna powoli się ochładzać. Rozpoczyna się klinkierowanie, a klinkier w końcu wychodzi z pieca.
3. Sekcja do szlifowania klinkieru:
Tak otrzymany klinkier jest kruszony, aby jego rozmiar był mniejszy niż 25 mm. Kruszarki / Kruszarki walcowe służą do kruszenia klinkieru. Gips jest stosowany jako dodatek. Oba materiały zmiażdżyły się i weszły do lejek zasypowych windą. Są one zbierane przez podajniki znajdujące się pod zasobnikami pasz. Klinkier i gips są mieszane w określonych proporcjach (5%). Pas ważący służy więc do ważenia składników do mieszania. Do ważenia i mierzenia składników można również używać nowoczesnego elektronicznego systemu ważenia i kontroli. Podajnik zapadkowy / stołowy służy do kontroli paszy w młynie i kontroli rozdrobnienia cementu.
Dane techniczne:

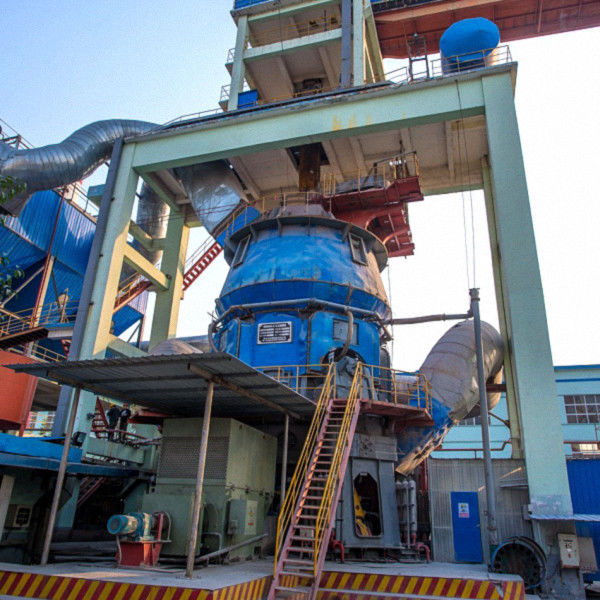

Tabela konfiguracji młyna pionowego
Godzinna pojemność (t / h) | Roczna pojemność (× 10kt / rok) | Pionowy model młyna | Średnica tarczy (mm) | Moc silnika pionowego młyna (kW) | |||||
Żużel wielkopiecowy | Cement | Surowiec | Żużel wielkopiecowy | Cement | Surowiec | Średnica | Średnica rolki | ||
1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3) | 5.5 | ZKRM08.2 | 1200 | 800 | 55 |
3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3) | 4.5 | 9 | ZKRM 11.2 | 1500 | 1100 | 110 |
8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | ZKRM13.2 | 1700 | 1300 | 185 |
9 ~ 10 | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | ZKRM15.2 | 1900 | 1500 | 250 |
12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | ZKRM 17.2 | 2100 | 1700 | 355 |
15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43,5 | ZKRM19.2 | 2300 | 1900 | 450 |
18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22,5 | 55 | ZKRM20.2 | 2400 | 2000 | 560 |
23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35,5 | 77 | ZKRM22.3 | 2600 | 2200 | 710 |

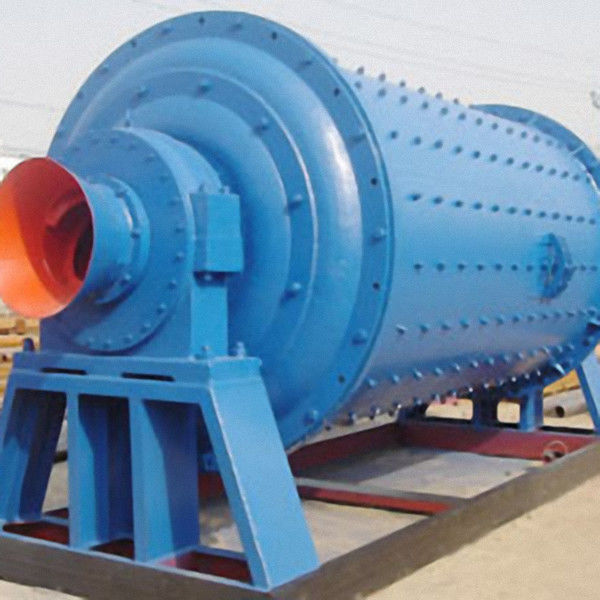

Tabela konfiguracji młyna kulowego
Godzinna pojemność (t / h) | Roczna pojemność (× 10kt / rok) | Model młyna kulowego | Model separatora | Moc silnika młyna kulowego (kW) | ||||
Żużel wielkopiecowy | Cement | Surowiec | Żużel wielkopiecowy | Cement | Surowiec | |||
1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3) | 5.5 | Φ1,2 × 4,5m | NHX200 | 55 |
3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3) | 4.5 | 9 | Φ1,5 × 5,7 m | NHX300 | 130 |
8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | Φ2,2 × 9m | NHX400 | 475 |
9 ~ 10 | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | Φ2,2 × 11m | NHX400 | 570 |
12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | Φ2,4 × 11m | NHX500 | 630 |
15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43,5 | Φ2,4 × 13m | NHX500 | 800 |
18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22,5 | 55 | Φ2,6 × 10m | NHX600 | 1000 |
23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35,5 | 77 | Φ3,0 × 11m | NHX700 | 1250 |
